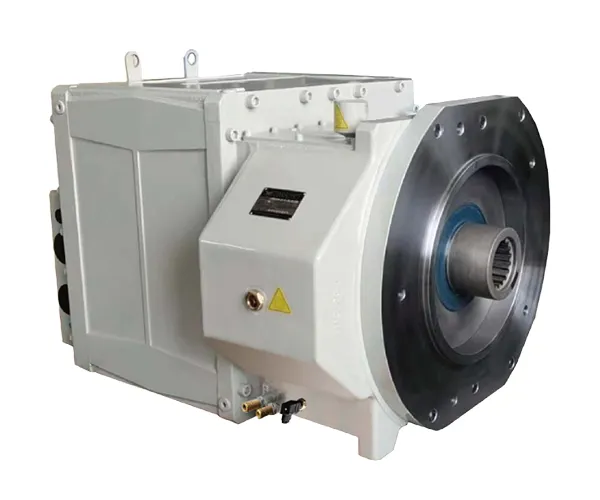

    Riduttore compatto (Motorino compatto)

    Riduttori industriali per macchine per la lavorazione della plastica, mescolatori, mulini a sfere, trituratori ed estrusori

    • I riduttori compatti sono progettati per offrire elevate prestazioni in spazi ridotti, garantendo una densità di potenza comparabile a quella degli azionamenti idraulici, ma con una configurazione più compatta, pulita ed efficiente. Sono utilizzati in diverse applicazioni industriali, tra cui macchinari per la lavorazione della plastica, mescolatori, mulini a sfere, trituratori ed estrusori.
    • Ogni unità integra quattro motori trifase sincronizzati disposti attorno a un ingranaggio centrale di trasmissione. Questa configurazione multimotore consente di distribuire il carico in modo più uniforme, riducendo le sollecitazioni sui cuscinetti e garantendo un funzionamento stabile, fluido e silenzioso anche in condizioni di carico continuo.
    • I riduttori compatti sono dotati di serie di un sistema di raffreddamento ad acqua integrato, progettato per dissipare efficacemente il calore generato durante il funzionamento. Sono necessari esclusivamente i tubi esterni di ingresso e uscita dell'acqua, poiché il circuito di raffreddamento interno è già integrato nel riduttore, eliminando la necessità di ulteriori tubazioni interne.
    • Ogni riduttore compatto integra inoltre quattro motori trifase che lavorano in modo coordinato all'interno dello stesso sistema di azionamento. I motori presentano caratteristiche elettriche analoghe a quelle dei tradizionali motori asincroni in corrente alternata, facilitandone il collegamento e il controllo. Il sistema di azionamento è compatibile con inverter di frequenza, consentendo una regolazione flessibile e precisa della velocità in funzione delle esigenze operative. I sensori di temperatura integrati contribuiscono alla protezione del sistema durante il funzionamento, mentre sono disponibili encoder opzionali per un monitoraggio più preciso della velocità e un controllo più avanzato dell'azionamento.
    Richiedi un preventivo
    Manuale del prodotto
    Panoramica della struttura

    I riduttori compatti sono costituiti da due sezioni integrate: un gruppo motore e un meccanismo di trasmissione, che operano in sinergia per garantire una trasmissione di potenza fluida ed efficiente.

    Riduttore compatto (Motorino compatto)
    Applicazioni

    Sviluppato originariamente per le macchine per la lavorazione della plastica, questo riduttore compatto è diventato un’importante soluzione di azionamento in molti settori industriali. È ideale per apparecchiature che richiedono una coppia elevata e prestazioni costanti, quali miscelatori, frullatori, mulini a sfere, trituratori ed estrusori.

    Specificazioni tecniche
    Modello TMG 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    Specifiche del motore (in condizioni nominali) 400V/50Hz/1500rpm
    Potenza nominale (kW) 6 18 22 60 88 147 256 440 1000
    Corrente nominale I (A) 13.5 37 50 121 176 284 466 810 1760
    Coppia nominale M (Nm) 40 120 148 392 576 964 1660 2830 6440
    Funzionamento con inverter. di frequenza 400V/87 Hz/2600rpm
    Potenza massima Pmax (kW) 10.5 27 33 90 132 221 384 660
    Corrente nominale I (A) 23.5 63 87 210 305 492 810 1660
    Coppia nominale M (Nm) 35 105 127 338 496 830 1430 2440
    Dati tecnici degli ingranaggi La coppia in uscita dipende dal rapporto di trasmissione e dalla potenza in ingresso
    Coppia massima (1° stadio) (Nm) 500 1500 3000 4000 8000 15000 20000 28000 60000
    Coppia massima (2° stadio) (Nm) 1200 3000 4000 8000 16000 30000 48000 68000 150000
    Coppia massima (3° stadio) (Nm) - - - - 16000 30000 48000 160000
    Rapporto di riduzione (1° stadio) 2,5/3,1/3,9/4,9/6,1/7,7/9,6/10,6/12
    Rapporto di riduzione (2° stadio) 11,9/13,8/15/18,8/20/21,5/23,5/27,5/29/33,2/37,2/47,5
    Rapporto di riduzione (3° stadio) 23,5/43,3/45,8/54/66,4/74,4/81,9/84/100,8

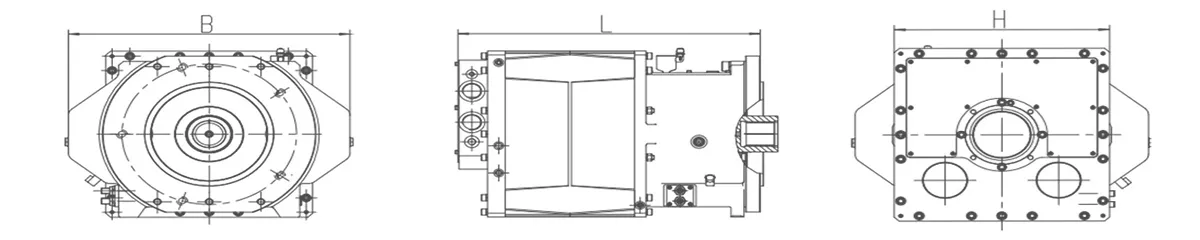

    Dimensioni d'ingombro

    Modello 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    B(mm) 350 430 470 570 710 870 980 - -
    L(mm) 460 460 485 560 770 880 990 - -
    H(mm) 280 340 380 450 540 630 700 - -
    Dimensioni d'ingombro
    Avete bisogno di soluzioni di trasmissione affidabili per la vostra applicazione?

    Parlate con i nostri esperti e trovate il riduttore o il riduttore di velocità più adatto al vostro sistema.

    Perché scegliere noi

    Transcyko è specializzata nella progettazione e produzione di riduttori industriali e riduttori di velocità. Con oltre 40 anni di esperienza nella produzione di riduttori, forniamo soluzioni di azionamento di precisione per i settori della plastica, della gomma, della chimica, della metallurgia, dell'automazione e dell'energia. I nostri stabilimenti di produzione con 40.000 m² a Nanchino e Taiwan supportano la produzione su larga scala di un massimo di 60.000 riduttori all'anno.

    • Perché scegliere noiOltre 40 anni di esperienza nella produzione di riduttori
    • Perché scegliere noiStretta collaborazione con l'Istituto di ricerca sulle tecnologie industriali (ITRI)
    • Perché scegliere noiAttrezzature avanzate per lavorazioni meccaniche e collaudi provenienti da Germania e Giappone
    • Perché scegliere noiCertificazioni ISO 9001, ISO 14001, ISO 45001 e ISO 50001
    • Perché scegliere noiCollaborazione a lungo termine con distributori globali

    I riduttori industriali regolano la velocità e la coppia delle apparecchiature rotanti, modificando il rapporto di trasmissione tra l’albero di ingresso e quello di uscita. All’interno del riduttore, ingranaggi di diverse dimensioni e configurazioni lavorano insieme per trasferire la potenza in modo efficiente, consentendo ai macchinari di funzionare alla velocità e con la coppia adeguate alle specifiche esigenze dell’applicazione.

    Il riduttore indica in generale un sistema di ingranaggi utilizzato per modificare la velocità, la coppia e/o la direzione della trasmissione di potenza.
    Il riduttore di velocità è invece un tipo specifico di riduttore progettato principalmente per ridurre la velocità di rotazione e aumentare contemporaneamente la coppia disponibile in uscita. Viene comunemente utilizzato in applicazioni che richiedono elevata coppia e movimento controllato, come trasportatori, miscelatori, sistemi di sollevamento e macchinari industriali.

    La scelta dipende dai requisiti di velocità e coppia dell'apparecchiatura. Se il macchinario necessita di ridurre la velocità del motore e aumentare la coppia, il riduttore di velocità è la scelta corretta. Per le applicazioni che richiedono la modifica della direzione del movimento, la variazione di velocità o un controllo della coppia più complesso, è più adatto un riduttore industriale generico. Nella scelta del modello più efficiente per le diverse configurazioni, è inoltre importante considerare il tipo di carico, le ore di funzionamento e la facilità di accesso per la manutenzione.

    La manutenzione dell'olio comporta la verifica della qualità del lubrificante e il mantenimento del corretto livello d'olio. Analisi periodiche dell'olio aiutano a rilevare tempestivamente contaminazioni o degrado, mentre la sostituzione puntuale dell'olio mantiene protetti gli ingranaggi, riduce l'usura e assicura l'affidabilità a lungo termine del riduttore.
